Řadové svorky jsou důležitou součástí rozvaděčové techniky, slouží k propojení elektrických vodičů a zajištění bezpečného, přehledného a spolehlivého připojení v elektrických obvodech. Jsou široce používány v elektrických rozvaděčích, kde umožňují propojení jednotlivých částí obvodu, jako jsou napájecí zdroje, přístroje, senzory a další komponenty. Zajišťují snadnou montáž, flexibilitu a přehlednost kabeláže.
Spojovací prvek
Řadové svorky fungují jako mechanický a elektrický spojovací prvek, který umožňuje připojení vodičů pomocí různých mechanismů, včetně šroubových, pružinových nebo rychloupínacích systémů. Umožňují snadné připojení a odpojení vodičů bez nutnosti pájení nebo použití speciálních konektorů.
Hlavní typy řadových svorek podle způsobu připojení
- Šroubové svorky: Vodiče jsou upevněny pomocí šroubu, který stlačuje vodič proti kovové kontaktní ploše, tak se vytvoří pevné a elektricky vodivé spojení.
- Pružinové svorky: Vodiče bývají přichyceny pomocí pružinového mechanismu, který přitlačuje vodič ke kontaktní ploše. Pro připojení stačí vodič zasunout do svorky, přičemž pružina zajistí potřebný tlak.

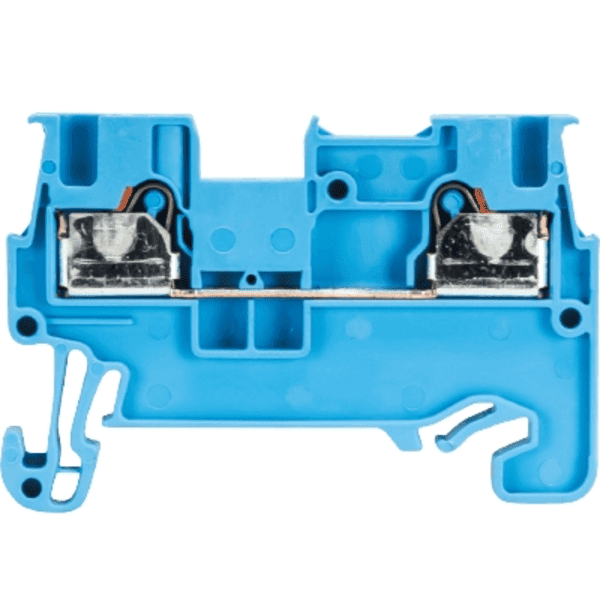

- Rychloupínací svorky (push-in svorky): Vodič se jednoduše zasune do svorky bez nutnosti použití nářadí. Mechanismus uvnitř svorky pevně zachytí vodič a zajišťuje elektrický kontakt.
Funkce a výhody řadových svorek
Řadové svorky umožňují přehledné uspořádání kabeláže, to je klíčové pro bezproblémový provoz a údržbu rozvaděče. Vodiče jsou propojeny přesně podle schémat zapojení. Usnadňuje tak identifikaci jednotlivých obvodů. Svorky též zajišťují pevné a stabilní elektrické spojení, které minimalizuje riziko uvolnění vodičů, což by mohlo vést k poruchám nebo požárům. Jsou konstruovány tak, aby vydržely dlouhodobé mechanické a teplotní namáhání.
Rádi byste se zeptali na cokoliv dalšího, co se řadových svorek týká? Zavolejte nebo napište do firmy Schmachtl. Kromě řadových svorek má ve svém portfoliu též bezšroubové svorky a propojovací svorky. Na profesionály z této firmy se můžete obrátit i v případě, kdy chcete ve firmě automatizovat nebo přejít na zelenou energii.
